Mik a nagy fényerejű érintőképernyős TFT-modulok előnyei?

Húsz év nagy részét ebben az iparágban töltöttem, és figyeltem a kijelzőtechnológiák szédületes ütemben történő fejlődését. Szerepemben több száz mérnökkel, tervezővel és termékmenedzserrel beszélgethetek. Egyre gyakrabban hallom ezt a kérdést: miért kell fontolóra venni aNagy fényerejű TFT modulintegrált érintőképernyővel a következő projektünkhöz. Nem csak a képernyő fényesebbé tételéről van szó; egy zökkenőmentes, megbízható és intuitív felhasználói felület létrehozásáról szól olyan környezetekben, ahol a meghibásodás nem lehetséges. Ma szeretném lebontani ezeknek az összetevőknek a valós előnyeit, és az adatlapon túlmenően elmagyarázom, miért hiányozhatnak ezek a kritikus összetevők a termékből.

Beszéljünk azokról az alapvető előnyökről, amelyek ezt a kombinációt olyan erőssé teszik.

Hogyan győzi le a nagy fényerejű TFT-modul a közvetlen napfényt?

Ez a legközvetlenebb és legnyilvánvalóbb előny. Egy szabványos kijelző jól mutathat egy irodában, de ha ki kell vinni, homályos, kimosott tükör lesz belőle. ANagy fényerejű TFT modulkifejezetten ennek leküzdésére tervezték.

A varázslat nem csak a háttérvilágítás felhajtásában rejlik. Ez egy rendszerszintű megközelítés. Kezdjük a nagy fényerejű LED-es háttérvilágítással, de párosítjuk őket fejlett optikai kötéssel is. Ez a folyamat magában foglalja az LCD és az érintésérzékelő (és gyakran az elülső üveg) közötti légrés kitöltését átlátszó optikai gyantával. Hadd mondjam el, a számtalan kudarc és siker alapján az optikai kötés megváltoztatja a játékot. Három kritikus dolgot tesz:

• Drasztikusan csökkenti a felületi visszaverődést, így a képet látja, nem pedig a saját arcának tükröződését.

• Jelentősen javítja a kontrasztarányt, és minden színt és részletet feldob, még durva megvilágítás mellett is.

• A kijelző szerkezetet robusztusabbá teszi, ellenáll a páralecsapódásnak, és kevésbé hajlamos a fizikai sérülésekre.

Ha a magas nitt háttérvilágítást alacsony tükröződésű felületkezeléssel és optikai ragasztással kombinálja, olyan kijelzőt kap, amely még a déli napsütésben is tökéletesen olvasható marad. Ez nem kis előrelépés; ez a különbség a használható és a visszaküldött termék között.

Milyen kulcsparamétereket érdemes megvizsgálni egy nagy fényerejű TFT-modulban?

Amikor ezeket a speciális alkatrészeket értékeli, a teljes adatlap megtekintése nem alku tárgya. Nem csak a fényerőről van szó. Az évek során számtalan csapatot vezettem el a költséges hibáktól a megfelelő paraméterekre összpontosítva. Íme a nem alkuképes specifikációk listája, amelyeket meg kell követelnie:

• Fényerő:Ez a kiindulópontod. Keresse a 800 nittől 2500 nit feletti névleges teljesítményű modulokat a környezeti fényviszonyoktól függően.

• Működési hőmérséklet tartomány:Sok nagy fényerejű alkalmazás büntető környezetben található. A széles hőmérsékleti tartomány -30°C és +80°C között gyakran elengedhetetlen a megbízhatósághoz.

• Érintse meg a megoldást:Projektív kapacitív (PCAP) vagy rezisztív? A PCAP több érintést és kiváló tisztaságot kínál, de kesztyűvel vagy nedvességgel történő működésre kell hangolni. A rezisztív szilárd, költséghatékony megoldás bizonyos ipari felhasználásokhoz.

• Tompítási tartomány és módszer:A kijelző simán nagyon alacsony szintre halványulhat éjszakai használathoz, villogás nélkül? Az analóg fényerő-szabályozás alacsony szinten gyakran simább, mint a PWM.

• Behatolásvédelmi (IP) besorolás:Ha a kijelző ki van téve az időjárási hatásoknak, az IP65-ös vagy magasabb besorolás a por- és vízállóság szempontjából kritikus.

Annak érdekében, hogy ez könnyebben megemészthető legyen, nézzük meg egy szabványos modul és egy erre a célra épített modul összehasonlításátNagy fényerejű TFT modultechnikai szempontból.

1. táblázat: A szabványos és a nagy fényerejű TFT-modul specifikációinak összehasonlítása

Miért ugyanolyan fontos az integrált érintés, mint a nagy fényerő?

A fényes kijelző hiábavaló, ha nem tud vele pontosan kommunikálni. Itt jön létre a szinergia a kijelző és az érintőfelület között. Integrált megoldás, ahol aNagy fényerejű TFT modulés az érintésérzékelőt egyetlen, optimalizált egységként tervezték és építették, jelentős előnyöket kínál a később felragasztott különálló érintőpanelhez képest.

A megbízhatóság a legnagyobb. A teljesen integrált modul kevesebb lehetséges hibapontot jelent. Az érintésteljesítmény tökéletesen a kijelző jellemzőihez van kalibrálva, kiküszöbölve a parallaxis hibákat és biztosítva a pontos pontosságot. atVictronix, azt láttuk, hogy ügyfeleink ezt a megbízhatóságot szinte mindennél jobban értékelik. Nincs idejük vagy erőforrásuk arra, hogy az érintésérzékelő elsodródásával vagy delaminációjával foglalkozzanak a terepen.

Továbbá egy modern PCAP érintőképernyő aNagy fényerejű TFT modullehetővé teszi az intuitív, többérintéses gesztusokat, amelyeket a felhasználók elvárnak az okostelefonjuktól. Ez drasztikusan csökkenti a képzési időt, és megkönnyíti és biztonságosabbá teszi az összetett gépek kezelését.

Mik a Victronix nagy fényerejű TFT-modul alapvető jellemzői?

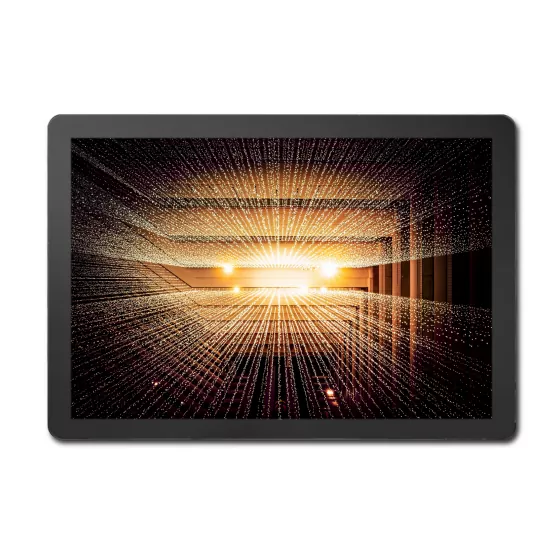

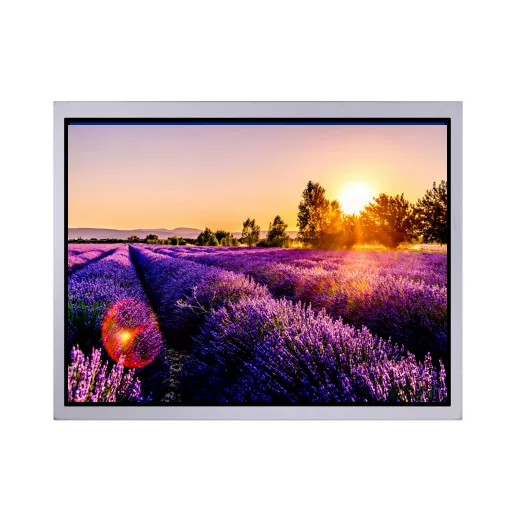

Konkrétizáljunk. Amikor partnere van egy olyan szakemberrel, mint plVictronix, Ön nem csak alkatrészt vásárol; mérnöki szakértelem platformjához fér hozzá. A 10,1 hüvelykes zászlóshajó modellünk tökéletes példája annak, hogy milyen modern, nagy teljesítményűNagy fényerejű TFT modulelérheti. Az alábbi paraméterek nem csupán számok egy oldalon; ezek válaszok azokra a valós kihívásokra, amelyeket ügyfeleim évek óta elém állítottak.

2. táblázat: A Victronix 10,1" nagy fényerejű TFT-modul részletes specifikációi

Nagy fényerejű TFT-modul GYIK Gyakori kérdések

Az évek során csapatommal összeállítottunk egy listát a leggyakoribb kérdésekről, amelyeket kapunk. Íme a három legkritikusabb, részletes válasz.

Mennyi a nagy fényerejű TFT-modul háttérvilágításának várható élettartama, és hogyan befolyásolja a nagy teljesítmény?

Ez egy fantasztikus kérdés, amely a hőkezelés lényegéhez kapcsolódik. A nagy fényerejű LED-ek több hőt termelnek, ami elméletileg csökkentheti az élettartamot. Azonban egy jól megtervezettNagy fényerejű TFT modulmint azok, ahonnanVictronixennek figyelembevételével épül fel. Kizárólag ipari minőségű, nagy hatásfokú LED-eket használunk, és kifinomult hőkezelést valósítunk meg a tervezésben, mint például a fémváz és a hőterítő rétegek. Ez az oka annak, hogy bátran kínálhatunk 70 000 órát meghaladó háttérvilágítási élettartamot. A kulcs a megfelelő hőkezelés rendszerszinten, amely biztosítja, hogy a modult úgy szereljék fel, hogy megfelelő hőelvezetést biztosítson.

Működik-e ezeken a nagy fényerejű kijelzők érintéses funkciója nedves felületen, vagy ha a kezelő kesztyűt visel?

Igen, ez általános követelmény a tengerészeti, orvosi és ipari környezetben. A szabványos fogyasztói minőségű PCAP érintőképernyők gyakran meghibásodnak ilyen körülmények között. Integrált érintővezérlőink kifejezetten ezekre a helyzetekre lettek hangolva. Beállíthatók úgy, hogy még vastag ipari kesztyűvel is jelezzék az érintéseket, vagy figyelmen kívül hagyják a képernyőn lévő vízcseppek által okozott hamis érintéseket. Ez nem minden kijelző alapfelszereltsége, ezért ezt feltétlenül fel kell tennie a szállítójának.

Ezek a modulok egyszerűen beépíthetőek egy meglévő kialakítású szabványos TFT-kijelzőhöz?

Sajnos ez ritkán ilyen egyszerű. ANagy fényerejű TFT moduljellemzően magasabb meghajtó feszültséget és áramot igényel a háttérvilágításhoz, több hőt termel, és eltérő lehet a fizikai mérete és a csatlakozó helye. Míg a videojel (LVDS stb.) gyakran kompatibilis, a teljesítmény és a mechanikai szempontok általában megkövetelik az alaplap újrapörgetését vagy új házkialakítást. Mindig tanácsot adunk ügyfeleinknek aVictronixhogy bevonjunk minket a prototípuskészítési fázisba. Részletes mechanikai rajzokat, hőtechnikai modelleket és interfész-dokumentumokat tudunk biztosítani a termékbe való zökkenőmentes és sikeres integráció érdekében, elkerülve a költséges, utolsó pillanatban felmerülő tervezési változtatásokat.

Remélem, hogy ez a mély merülés rávilágított a nagy teljesítményű eszközök integrálásának jelentős előnyeire és fontos szempontjaira.Nagy fényerejű TFT modula designodba. Ez egy olyan döntés, amely a pusztán funkcionálisból a kihívásokkal teli környezetben igazán kivételessé emeli termékét. Ez nem csak a specifikációkról szól; arról szól, hogy hibátlan felhasználói élményt nyújtson, amely bizalmat épít a márkája iránt.

A koncepciótól a teljesen megvalósult termékig vezető út tele van kritikus döntésekkel. Ne a kijelződ legyen a gyenge láncszem.Vegye fel velünk a kapcsolatotatVictronixma. Kezdjünk egy beszélgetést az Ön konkrét alkalmazásáról, környezeti kihívásairól és teljesítményigényeiről. Mérnöki csapatunk készen áll arra, hogy átfogó adatlapokat, egyedi mintakészleteket és szakértői műszaki támogatást nyújtson Önnek, amelyre szüksége van ahhoz, hogy következő projektje rendkívül sikeres legyen.
