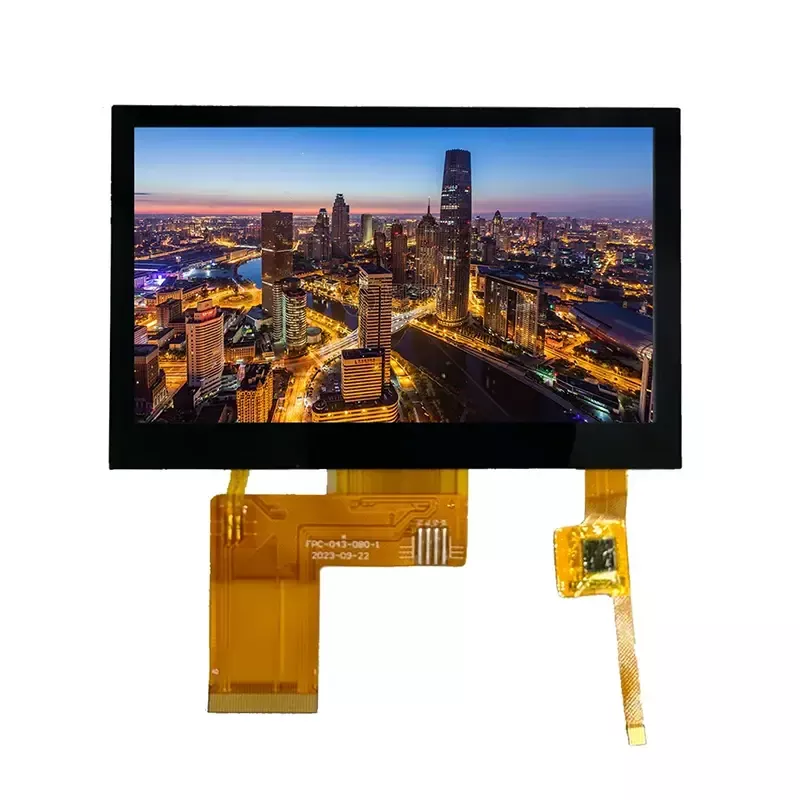

4,3 hüvelykes kapacitív érintés 480x272 TFT modul

Az intelligencia korában a TFT modul segít a szükséges adatok bemutatásában képek formájában. A TFT modul minősége kritikus hatással van az alkalmazására. Milyen előnyei vannak a Victronix 4,3 hüvelykes kapacitív érintésnek a 480x272 TFT modulnak? Eleinte prémium kijelzőt biztosít az ügyfelek számára, 480 × 272 felbontással, 16,7 millió színű, 80 ° -os kilátási szöggel (minden irány), 400 CD/m² tipikus fényerő és 1000: 1 kontrasztarány. Másodszor, szigorú megbízhatósági teszteket (termikus ciklus, páratartalom, leállítás) végez, hogy szélsőséges hőmérsékleten működjön -20 ° C -tól +70 ° C -ig. Emellett nemcsak az ILI6485D illesztőprogram IC-t használja egy standard 24 bites RGB párhuzamos interfészgel, hanem LED-es háttérvilágítással is rendelkezik, 50 000 órán keresztül 50% -os kezdeti fényerőre (tipikus). Ezek lehetővé teszik a durva ipari és kültéri körülményekhez. Ezenkívül az integrált kapacitív érintőképernyő (ST1633I vezérlő) támogatja az 5 ujjú működését, a ≥ 7H felületi keménységgel, az átlátszóság ≥ 85%és a megbízható pontossággal (középpont: ± 1,5 mm/él: ± 2,5 mm).

Ezt a VicTronix 4,3 hüvelykes TFT modult széles körben használják ipari vezérlőkben, orvostechnikai eszközökben, tesztberendezésekben és minden olyan alkalmazásban, amely megköveteli egy kompakt, megbízható kijelzőt, reagáló érintési képességgel a kihívásokkal teli környezetben.

Általános előírások

A VXT430MPIA-03C egy TFT-LCD modul. TFT-LCD panelből, illesztőprogramból, FPC-ből, hátsó lámpából és CTP egységből áll. A 4,3 ¢ múlik kijelző 480x272 pixeleket tartalmaz, és akár 16,7 millió színű is lehet. Ez a termék összhangban áll a ROHS környezeti kritériumával.

1. megjegyzés ： A színes dallamot kissé megváltoztatják a hőmérséklet és a vezetési feszültség.

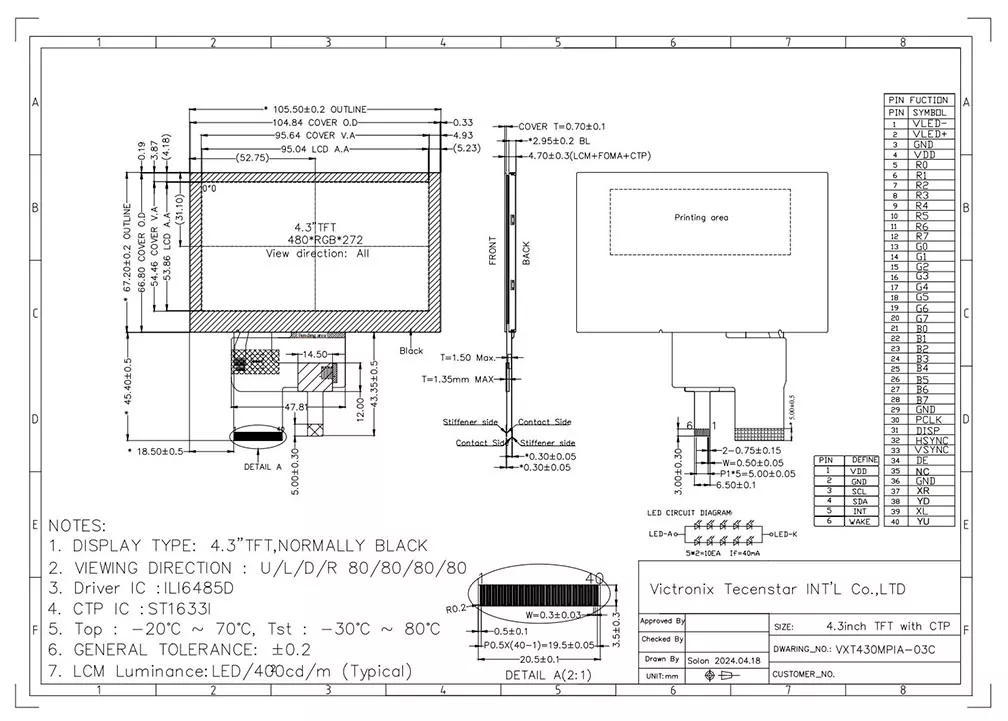

Vázlat rajz
