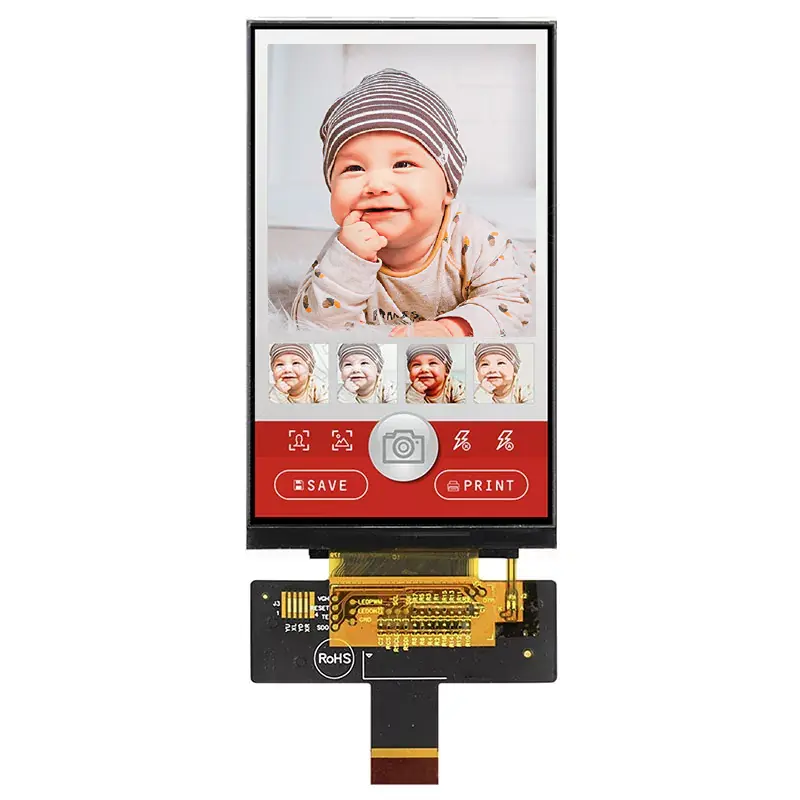

3,97 hüvelykes 480x800 IPS TFT modul

A VXT397TVI-03 egy 3,97 hüvelykes IPS TFT-LCD kijelző modul, 480 x 800 pixel felbontással. Ez a 3,97 hüvelykes LCD modul támogatja a 18 bites RGB interfészt, és IPS panelt tartalmaz, amely szélesebb körű bal oldali látószöget biztosít: 80 / jobbra: 80 / fel: 80 / le: 80 fok (tipikus), 700: 1 (tipikus érték) és 300 nites fényesség (tipikus érték). A panelnek egy tükröződési felülete van, javítva a fényerő teljesítményét sötétebb környezetben azáltal, hogy több fényt tükröz, és hozzájárul a jobb láthatósághoz. Ezenkívül a tükröződés felülete elősegíti a színtelítettség fenntartását, a megjelenített képek élénk és reálissá tétele. A kijelzőfelület általában kevesebb fényveszteséget okoz, javítva a kijelző általános hatékonyságát.

Ez a 3,97 hüvelykes LCD-kijelző portré módban működik, és integrálja az illesztőprogram IC ST7701-et a modulon. Az interfészellátási feszültség tartomány 2,6 V -os, 3,6 V -os. A TFT modul -20 ° C és +70 ° C közötti hőmérsékleten működhet, a tárolási hőmérséklet -30 ° C és +80 ° C között lehet. Kis ipari berendezésekhez, biztonsági megfigyelő rendszerekhez, kézi eszközökhöz és olyan alkalmazásokhoz alkalmas, mint például a Dash kamerák.

Általános előírások

VXT397MTVI-03 3,97 hüvelyk 480x800 IPS TFT modul egy TFT-LCD modul. TFT-LCD panelből, illesztőprogramból, FPC-ből, hátsó lámpából áll. A 3.97   480 x800 képpontot tartalmaz, és akár 262 ezer színt is tartalmazhat. Ez a termék összhangban áll a ROHS környezeti kritériumával.

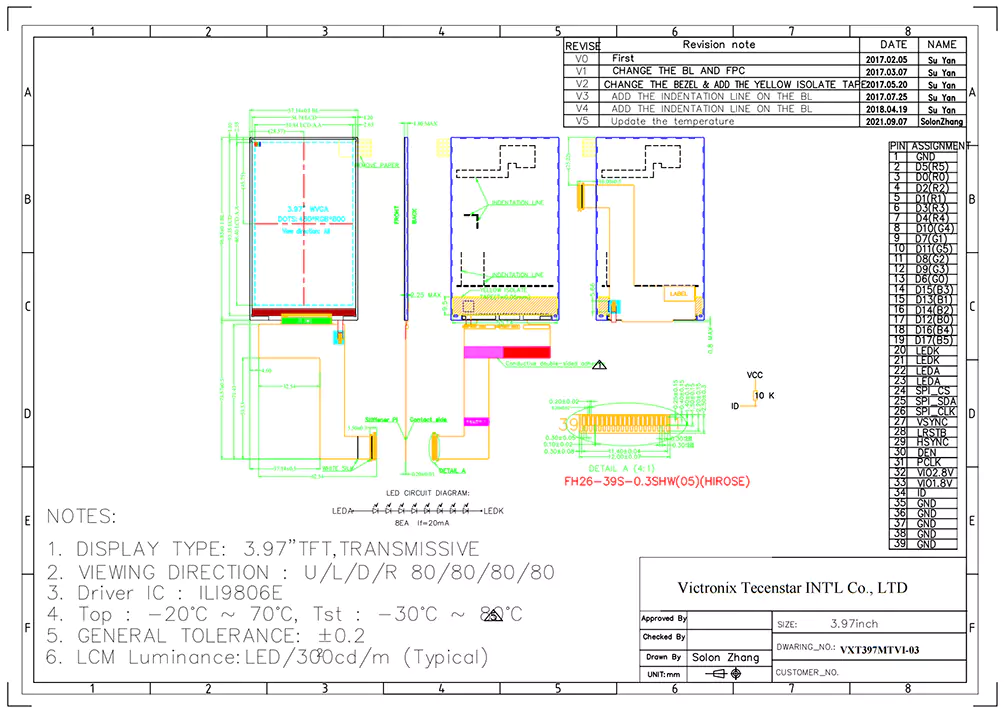

Mechanikus rajz
