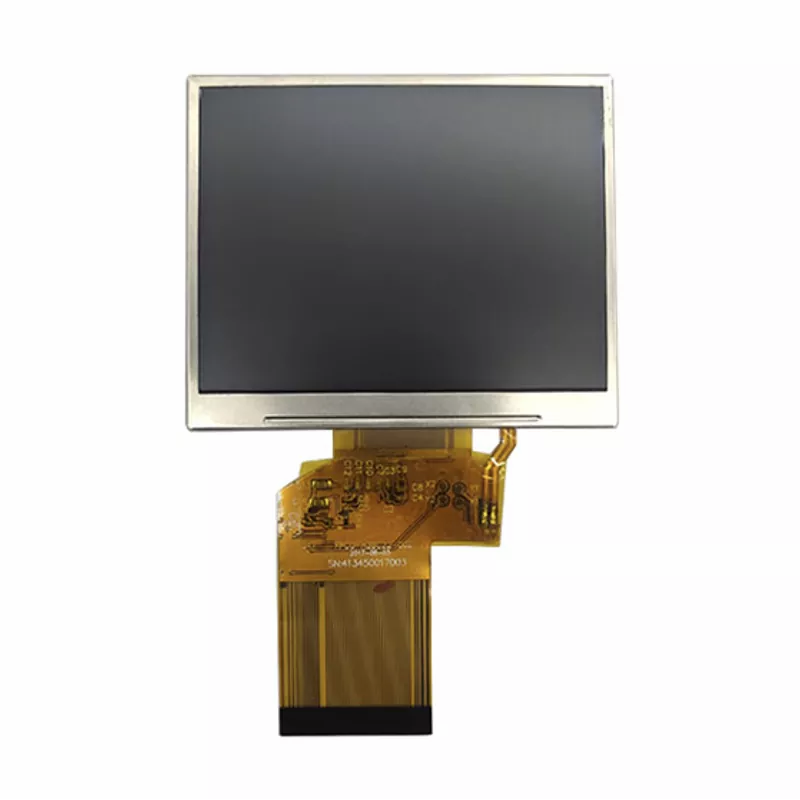

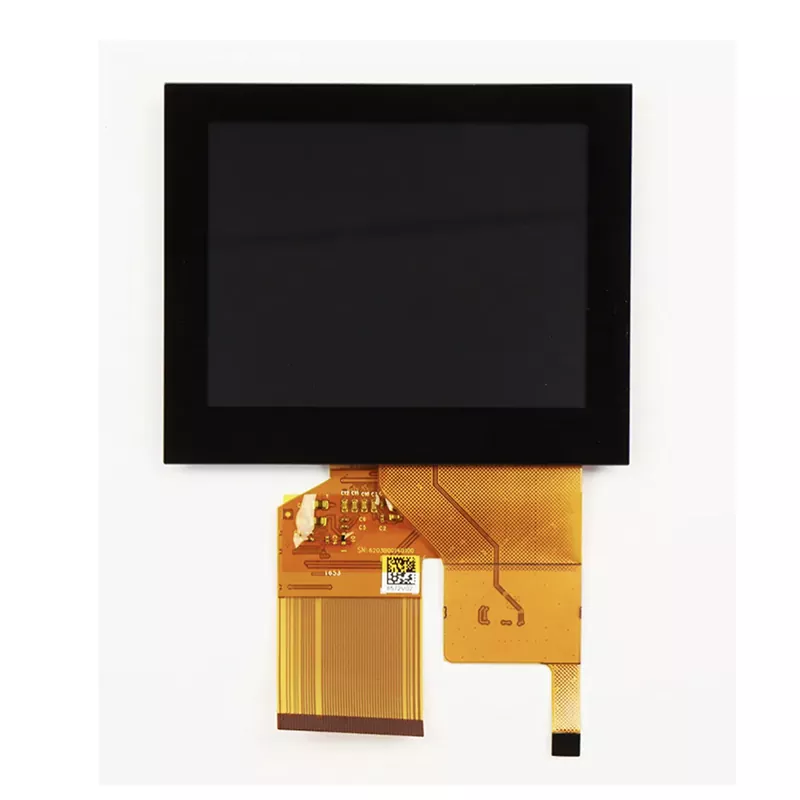

3,5 hüvelykes 54pins kapacitív touch tft modul

Mivel a TFT modult széles körben használják az életben, a gyártók és a beszállítók egyre inkább. Mi különbözteti meg ezt a Victronix 3,5 hüvelykes 54pins kapacitív Touch TFT modult a többi gyártótól? Eleinte az IPS technológiája következetes színt és tisztaságot biztosít a széles 80 fokos látószögben, minden irányban (3/6/9/12 óra), 250 CD/m² tipikus fényerő, 16,7 m szín és magas tipikus kontrasztarány 800: 1. Másodszor, támogatja mind a 24 bites párhuzamos RGB (6-8MHz DCLK), mind a 8 bites soros RGB (15-21MHz DCLK) interfészeket, amelyek a PS PIN-en keresztül konfigurálhatók. Tartalmazza az alapvető vezérlőjeleket (HSYNC, VSYNC, DE, DCLK) és a szkennelési irányvezérlést (VD, HD). Kapacitív érintőképernyővel rendelkezik egy fedélzeti FT5346 CTP vezérlővel, amely lehetővé teszi a reagáló érintési bemenetet egy szabványos I²C kapcsolaton keresztül (SCL, SDA, INT, RESET). Emellett egy 6S-os, fehér háttérvilágítási rendszert tartalmaz, 50 000 órás élettartammal, fenntartva az 50% -os fényerő-visszatartást, biztosítva a hosszú távú felhasználást a különféle ipari alkalmazásokban. Ezen túlmenően szigorú környezeti stresszvizsgálatokat végez, beleértve a magas/alacsony hőmérsékletű működést/tárolást, a termikus sokkot, a rezgést (10-55Hz), a mechanikai sokkot (100 g) és az ESD-t (± 2kV HBM), hogy megbízhatóan működjön szélsőséges hőmérsékleten (-20 ° C- +70 ° C).

Ez a Victronix által készített 3,5 hüvelykes LCD-kijelző tökéletes ipari HMI-k, orvostechnikai eszközök, hordozható műszerek, intelligens otthoni vezérlők, kioszkok és minden olyan alkalmazáshoz, amely megbízható, kiváló minőségű érintőképernyő-felületet igényel a szűk terekben.

Általános specifikáció

VXT350MHLS-03C 3,5 hüvelykes 54pins kapacitív érintőképességű TFT modul egy TFT-LCD modul. A TFT-LCD panelből, a Driver IC, FPC-ből, egy hátsó lámpából, CTP egységből. A 3.5 ”-es megjelenítő terület 320x (RGB) X240 Pixels és Candisplay-t tartalmaz.

1. megjegyzés: A színes dallamot kissé megváltoztatják a hőmérséklet és a vezetési feszültség.
2. megjegyzés: FPC és forrasztás nélkül. CTP -vel

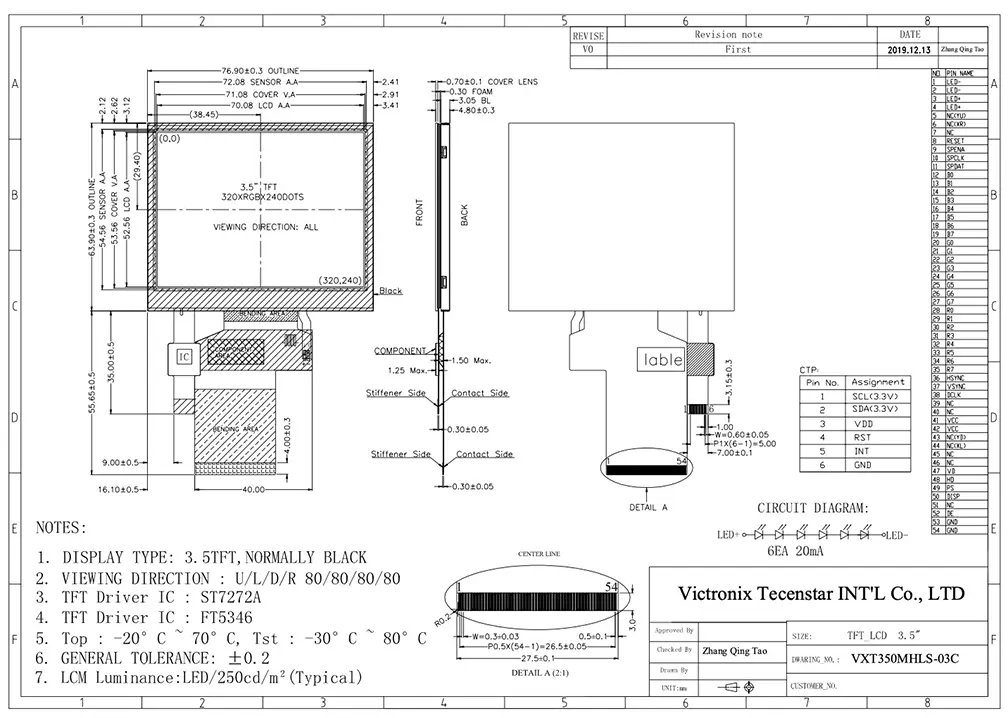

Vázlatos.Drawinging
