3.5 '' 640x480 függőleges IPS TFT modul

Milyen előnyei vannak a Victronix 3.5 '' 640x480 függőleges IPS TFT modulnak a TFT modulgyártók versenyhelyzetében? Eleinte magas tipikus fényerőt kínál 400 CD/m², a tipikus kontrasztarány 800: 1, és széles 80 fokos látószöget kínál minden irányban (3, 6, 9 és 12 óra), biztosítva a kiváló olvashatóságot a különböző pozíciókból. Másodszor, egységes LED -es háttérvilágítást (80% tipikus egységesség) tartalmaz, amelynek élete 20 000–50 000 órát (50% -ig a kezdeti fényerő 25 ° C -on, 20 mA), biztosítva, hogy felhasználható legyen az egyértelműség és a felhasználás órái. Ezenkívül megfelel a megbízhatóság kulcsfontosságú IEC/GB szabványoknak, ideértve a magas/alacsony hőmérsékletű működést/tárolást, a páratartalmat, a termikus sokkot, a rezgést, a mechanikai sokkot és az ESD-védelmet (± 8 kV levegő, ± 4kV érintkezés), hogy a meghosszabbított hőmérsékleti tartományban (-20 ° C-ra +70 ° C-ig) zökkenőmentesen működjön. Ezenkívül integrálja a TFT-LCD panelt, a Driver IC (NV3052C), az FPC-t és a fehér LED-es háttérvilágítást (6 LED) egy kompakt lábnyomba, amely mindössze 76,74 mm (W) × 63,74 mm (H) × 3,2 mm (d) (az FPC/forrasztót). Az aktív megjelenítési terület 70,08 mm × 52,56 mm.

Ezt a VicTronix 3,5 hüvelykes TFT modult széles körben használják ipari HMI panelekben, hordozható orvostechnikai eszközökben, teszt- és mérőberendezésekben, beágyazott rendszerekben, kézi terminálokban és minden olyan alkalmazásban, amely megkérdőjelezhető, kiváló minőségű kijelzőt igényel kompakt forma tényezőben.

Általános előírások

Vxt350msgv-01 3.5 '' 640x480 függőleges IPS TFT modul egy TFT-LCD modul. TFT-LCD panelből, illesztőprogramból, FPC-ből, hátsó lámpából áll. A 3,45 ¢ múlik a kijelző 640x (RGB) x480 pixeleket tartalmaz, és akár 16,7 millió színű is lehet. Ez a termék összhangban áll a ROHS környezeti kritériumával.

1. megjegyzés: A színes dallamot kissé megváltoztatják a hőmérséklet és a vezetési feszültség.

2. megjegyzés: FPC és forrasztás nélkül.

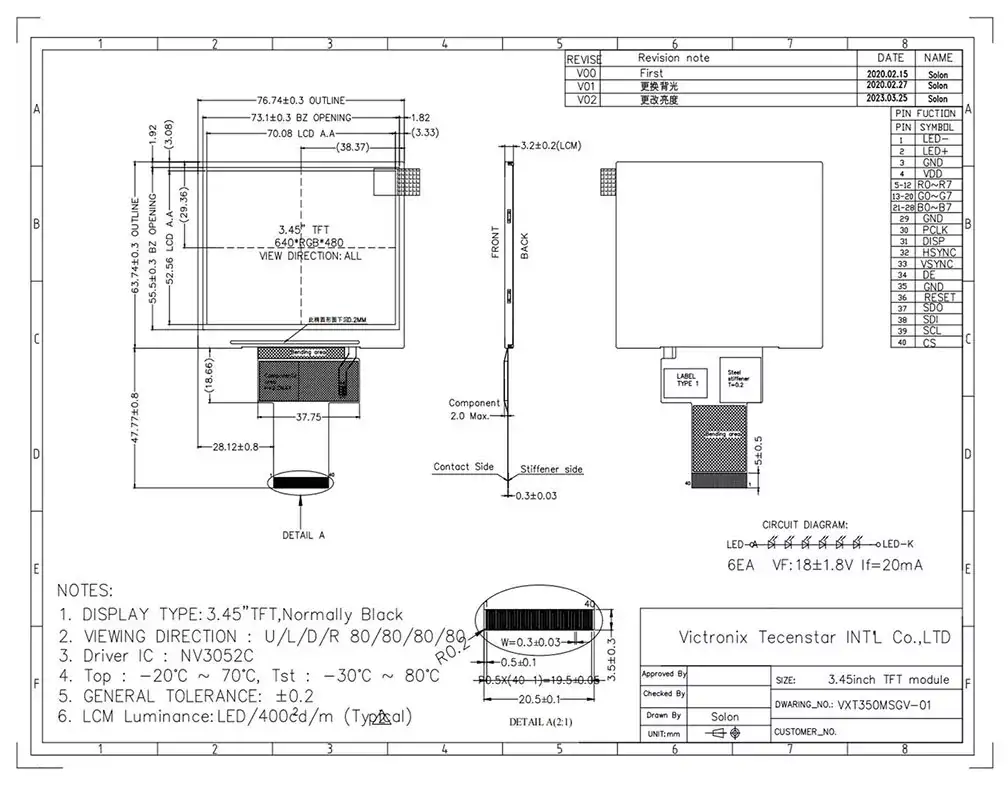

Vázlat rajz
