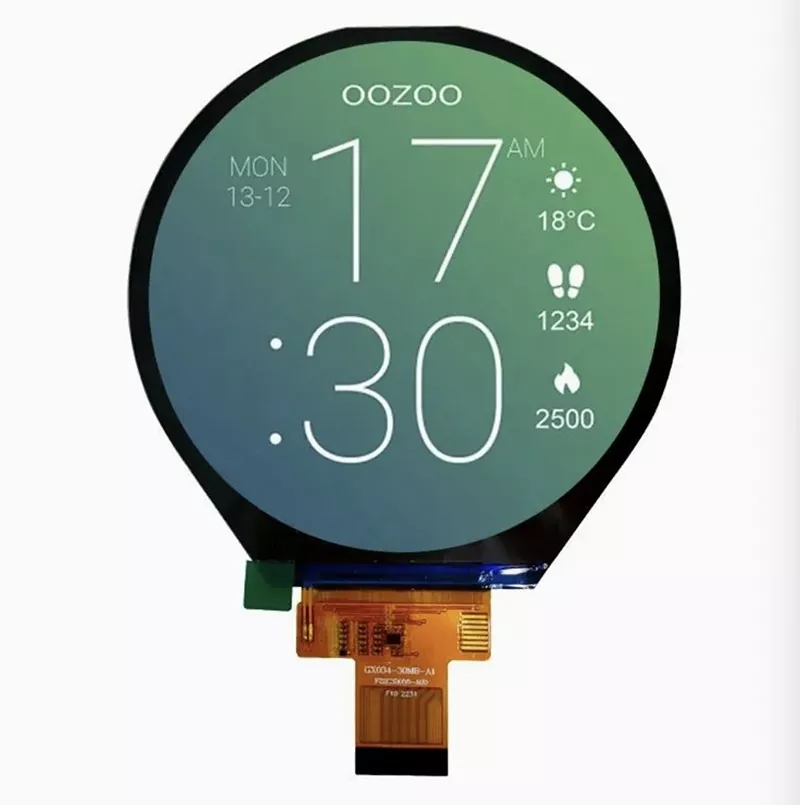

3,4 hüvelykes 800x800 kerek IPS TFT modul

Az intelligencia korában a TFT modul segít nekünk a szükséges adatok bemutatásában képek formájában. A TFT modul minősége kritikus hatással van az alkalmazására. Milyen előnyei vannak a Victronix 3,4 hüvelykes 800x800 kerek IPS TFT modulnak? Eleinte prémium kijelzőt biztosít 800 × 800 felbontással és 16,7 millió színű, 85 ° -os kilátási szöggel (minden irány), 1000 CD/m² tipikus fényerőt és 1200: 1 kontrasztarányt. Másodszor, egy MIPI DSI interfészt használ a nagysebességű adatátvitelhez. Az ILI9881C IC vezérlő vezérli, biztosítva a kompatibilitást és a teljesítményt. Emellett integrál egy 5S2P LED -es háttérvilágítási rendszert, amelynek tipikus tápfeszültségét 15 V (13,5 V -os, 16,5 V -os) 120 mA -on, és hosszú élettartamot kínál 30 000–50 000 óráig (tipikus) az 50% -os kezdeti fényerőre (TA = 25 ° C). Ezenkívül szigorú megbízhatóságvizsgálatot végez, beleértve a magas/alacsony hőmérsékletű működést és a tárolást, a páratartalmat és a hőmérsékleti ciklus teszteket, megfelel a szigorú minőségbiztosítási kritériumoknak (AQL MA = 0,65, MI = 1,0 ANSI/ASQ Z1.4). Ezek lehetővé teszik, hogy megbízhatóan működjön -30 ° C -tól +80 ° C -ig terjedő hőmérsékleti tartományban, és ellenálljon a tárolásnak ugyanolyan durva körülmények között.

Ez a VicTronix 3,4 hüvelykes TFT modul alkalmas ipari HMI-k, hordozható orvostechnikai eszközök, teszt- és mérőberendezések, szállítási rendszerek, robusztus kézi terminálok és minden olyan alkalmazás számára, amely megbízható, nagy láthatóságú kijelzőt igényel a kihívásokkal teli környezetben.

Általános előírások

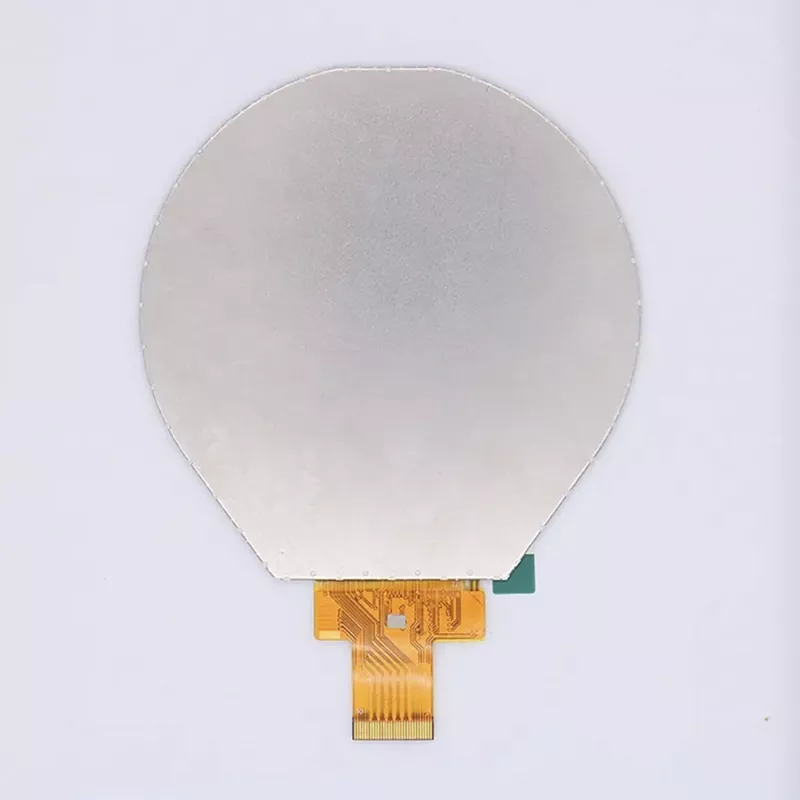

A VXT340MQIA-01 egy TFT-LCD modul. TFT-LCD panelből, illesztőprogramból, FPC-ből, hátsó lámpából áll. A 3,4 ¢ múlik a kijelző 800x (RGB) x 800 pixeleket tartalmaz, és akár 16,7 millió színű is lehet. Ez a termék összhangban áll a ROHS környezeti kritériumával.

1. megjegyzés: A színes dallamot kissé megváltoztatják a hőmérséklet és a vezetési feszültség.

2. megjegyzés: FPC és forrasztás nélkül.

Vázlat rajz
