3,2 hüvelykes 240x400 TFT modul

Az alábbiakban bemutatjuk a kiváló minőségű, 3,2 hüvelykes 240x400 TFT modul bevezetését, remélve, hogy segít jobban megérteni. A VXT320PZS-01 az egyik standard TFT modul, amelynek RTP-je a kínai TFT LCD gyártó, a VicTronix.

Modell:VXT320PZS-01

Kérdés küldése PDF letöltése

termékleírás

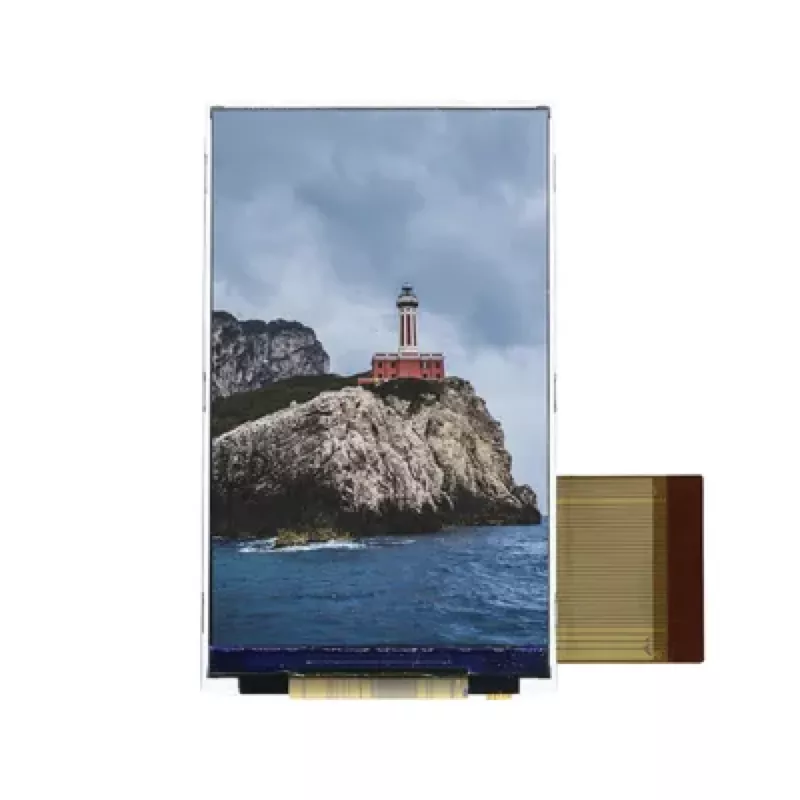

A VXT320PZS-01 egy 3,2 hüvelykes, 240X400 portré mód TFT LCD kijelző modulja, egyezve egy ellenálló érintőképernyős (RTP) vagy kapacitív érintőképernyővel. 240x320 pontok felbontása és 400 CD/NIT -ek fényereje (tipikus érték), a kontrasztarány 600: 1 (tipikus érték). Beépített ST7793 illesztőprogram IC-vel felszerelve támogatja a 18 bites RGB/MCU interfészeket.

Ha ezt a 3,2 hüvelykes TFT-t integrálja az I2C hőmérséklet-érzékelővel, a TF-kártya tartóval, a szintű konverziós áramkörrel, akkor ez egy bővítőkapu, és a másodlagos fejlődés egyszerű.

A GPRS modullal megtervezheti az AR; Duino telefonját.

Az NFC Reader modul segítségével létrehozhat hozzáférési vezérlőrendszereket a képek megjelenítésével.

A feszültség és az áramérzékelő segítségével oszcilloszkópot készíthet.

Tehát a 3,2 hüvelykes 240x400 TFT modul többnyire digitális képkerethez, oszcilloszkóphoz, funkciógenerátorhoz, detektáló rendszer monitorához alkalmas.

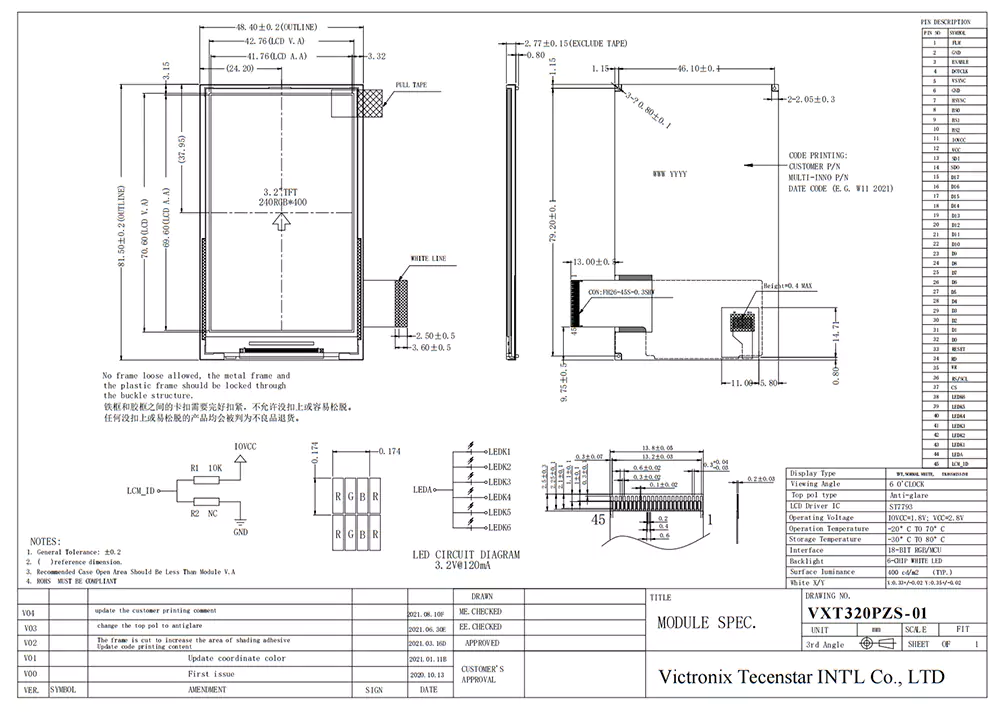

Általános specifikáció

Tétel	Tartalom	Egység
LCD típus	TFT/Transmissive
A modul mérete (wht)	48.4081,502,77	Mm
Aktív méret (W*H)	41,76*69,60	Mm
Pixel hangmagasság (W*H)	0,174*0,174	Mm
Pontok száma	240*400
Búvár IC	ST7793
Interfész típus	18 bites RGB/MCU
A felső polarizátor típusa	Fényszóró
Javasolja az irány megtekintését	6	ÓRAKOR
Szürke méretarányos inverziós irány	12	ÓRAKOR
Háttérvilágítás típusa	A 6-szeresi fehérek
Érintőképernyő típusa	Nélkül
