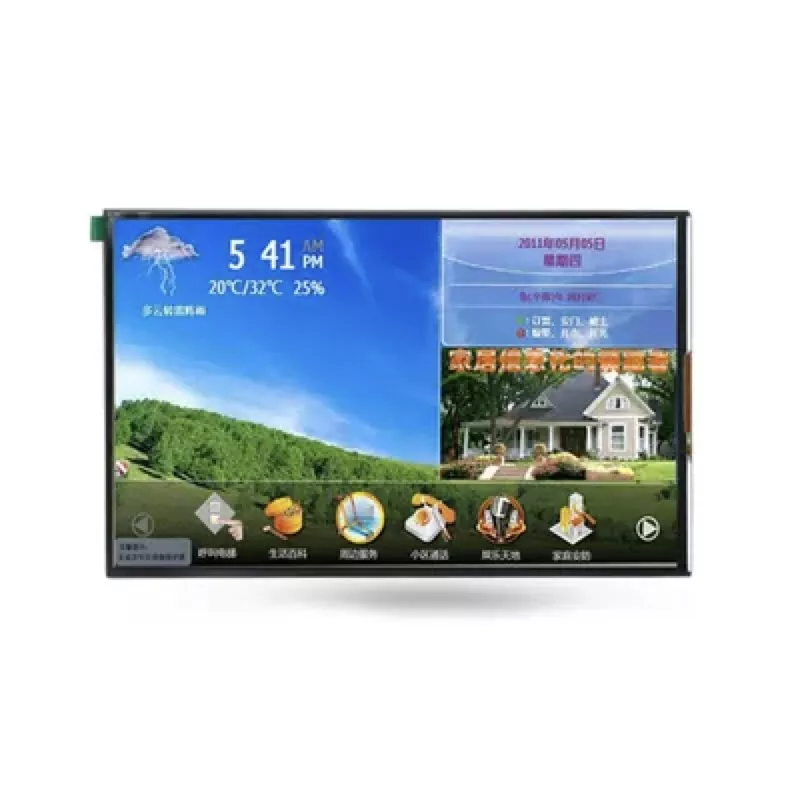

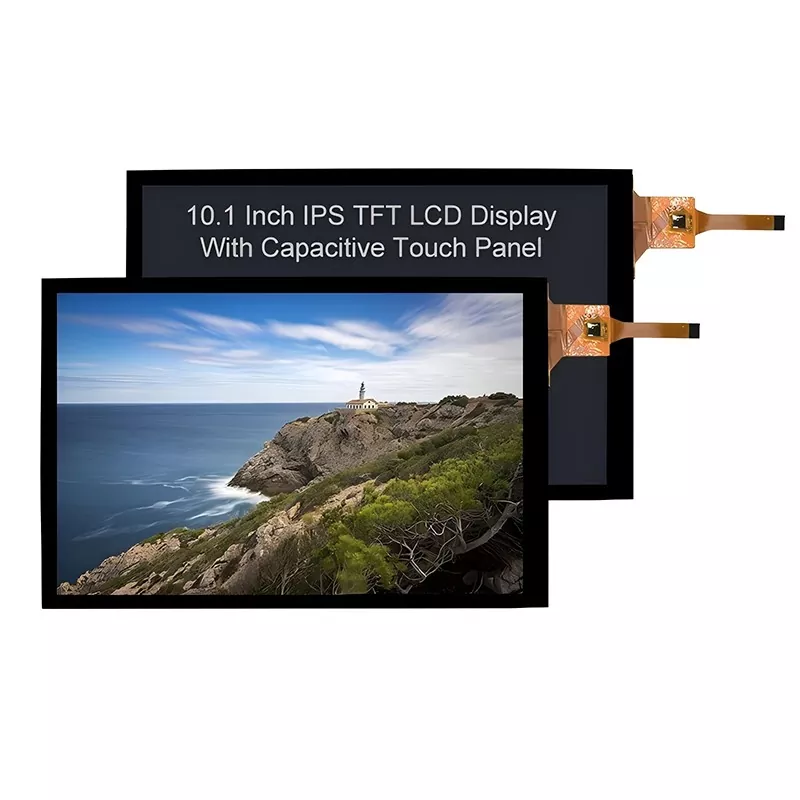

10,1 hüvelykes 800x1280 kapacitív érintés TFT modul

Mivel a TFT modult széles körben használják az életben, a gyártók és a beszállítók egyre inkább. Mi különbözteti meg a Victronix 10,1 hüvelykes 800x1280 kapacitív Touch TFT modult a többi gyártótól? Eleinte 10,1 hüvelykes aktív területe van (135,36 mm × 216,58 mm), 800 × (RGB) × 1280 felbontással, éles képeket nyújtva és akár 16,7 millió színt támogatva. Tapasztalja meg a tipikus 250 CD/m² fényerőt és a magas kontrasztarányt 1000: 1. Másodszor, integrál egy kapacitív érintőképernyőt (CTP), amely támogatja a 10-pontos multi-touch-ot. Nagy felületi keménység (≥6H), kiváló átlátszóság (≥85%) és pontos pontosság (± 1,5 mm középső / ± 2,5 mm él). Az IL12511 IC vezérlése. Ezenkívül a háttérvilágítás-ellenőrzés magában foglalja a PWM jelet (CABC) és a dedikált LED+/LED-csapokat (9 V LED-es háttérvilágítás, 3S10P White LED konfiguráció, tipikus élettartam 30 000–50 000 óráig, 50% -os fényerővel, biztosítva a világossági körülmények között. Ezen felül a szigorú környezeti tesztelést, amely a nagy/alacsony hőmérsékleti tárolási és működési ciklusokat, valamint a nagy hőmérsékleten működő műveletet, a kezelésben részesül, a nagy/alacsony hőmérsékleten történő tárolást, a hőmérsékleti ciklust és a nagy hőmérsékletet, a hatástalanságon belüli műtétet. -10 ° C - +50 ° C -tól, és ellenáll a tárolásnak ugyanolyan durva körülmények között.

Ez a Victronix 10.1 hüvelykes TFT modul alkalmas emberi gép interfészek (HMI), ipari vezérlőpanelek, hordozható orvosi eszközök, teszt- és mérőberendezések, értékesítési pontok és minden olyan alkalmazás számára, amely megbízható, kiváló minőségű érintőképernyőt igényel a kihívásokkal teli környezetben.

Általános előírások

A VXT101YIA-19C egy TFT-LCD modul. Ez egy TFT-LCD panelből, illesztőprogramból, FPC-ből, CTP-ből és egy hátsó lámpából áll. A 10.1 ¢ múlik kijelző 800 x (RGB) x 1280 képpontot tartalmaz, és akár 16,7 millió színű is lehet. Ez a termék összhangban áll a ROHS környezeti kritériumával ..

1. megjegyzés: A színes dallamot kissé megváltoztatják a hőmérséklet és a vezetési feszültség.

2. megjegyzés: FPC és forrasztás nélkül.

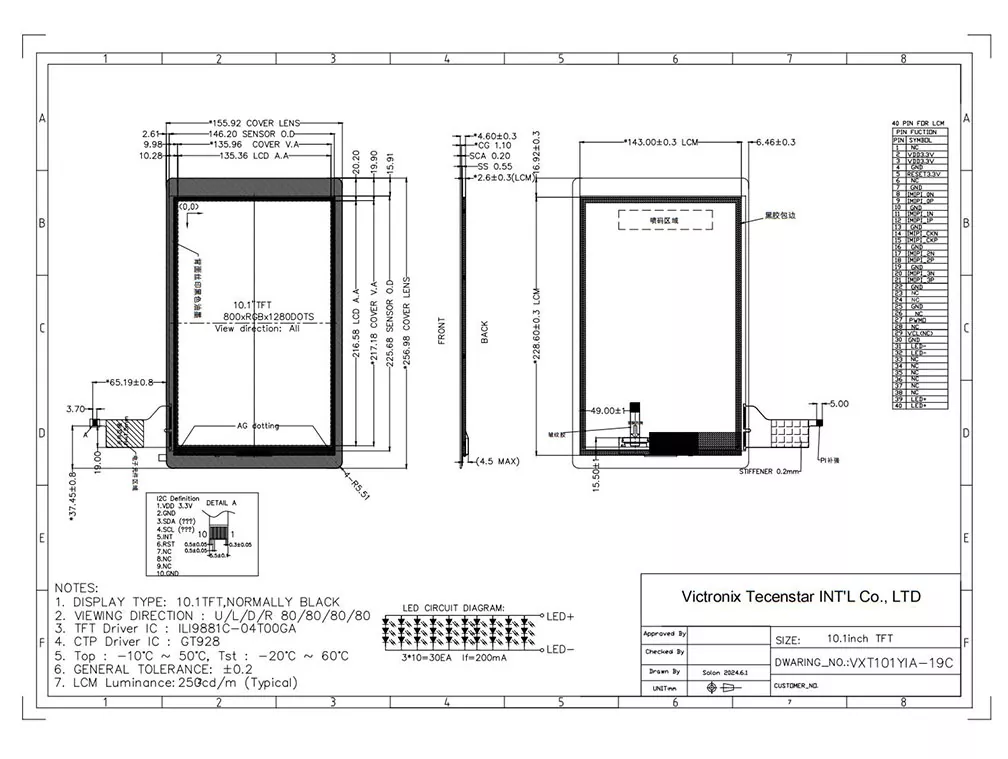

Mechanikus rajz
