10,1 hüvelykes 1024 × 600 WXGA LVDS TFT modul

A TFT LCD egyfajta folyadékkristály kijelző, amely vékonyréteg-tranzisztor technológiát használ a képminőség javítására, és számos alkalmazással rendelkezik a mindennapi életben. Professzionális TFT modulgyártóként és beszállítójaként Kínában mi teszi a Victronix 10,1 hüvelykes 1024 × 600 WXGA LVDS TFT modulot, amely különbözik a többi gyártótól? Először is, tipikus fényerőt kínál 350 CD/m², 60 ° (3, 9, 12 óra), 45 ° (6 órakor) széles látószöget és az 500: 1 kontrasztarányt, biztosítva a kiváló olvashatóságot különböző szögekből. Másodszor, integrál egy háttérvilágítási egységet, amely 39 fehér LED -et használ, tipikus élettartammal 30 000–50 000 óra (a kezdeti fényerővel), biztosítva a világítási körülmények között egyértelmű láthatóságot. Emellett támogatja az LVDS interfészt a HX8282A14 + HX8696 illesztőprogram IC -vel. Ezenkívül szigorú környezeti vizsgálatokat végez, ideértve a termikus sokkot (-30 ° C ↔ +80 ° C ciklusokat), a páratartalom tárolását (60 ° C/90% RH) és a mechanikus rezgést, biztosítva, hogy zökkenőmentesen működjön a meghosszabbított hőmérsékleti tartományon (0 ° C- +50 ° C).

Ezt a Victronix által készített 10.1 hüvelykes TFT kijelzőt általában ipari HMI panelekben, hordozható orvostechnikai eszközökben, értékesítési pontokból, beágyazott rendszerekben és szállítási kijelzőkben használják, ahol a tiszta láthatóság, a szín pontossága és a robusztus teljesítmény nélkülözhetetlen.

Általános előírások

A VXT101BAH-02 egy TFT-LCD modul. TFT-LCD panelből, illesztőprogramból, FPC-ből, hátsó lámpából áll. A 10.1 számú kijelző 1024 x 600 képpontot tartalmaz, és akár 16,7 millió színű is lehet. Ez a termék összhangban áll a ROHS környezeti kritériumával

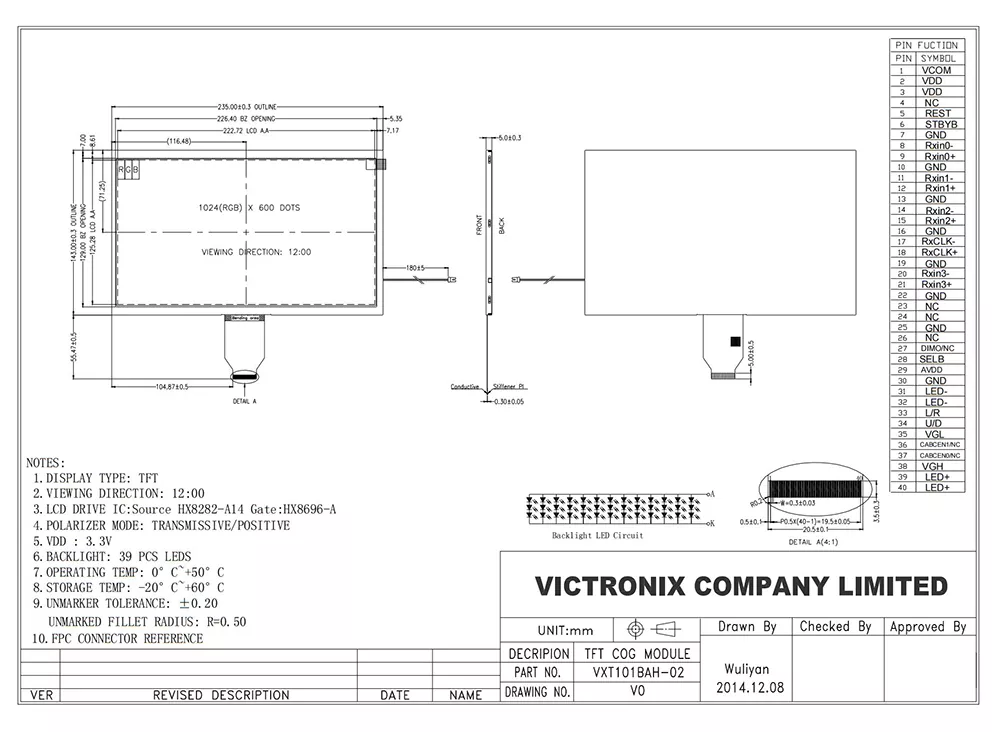

Vázlat rajz
