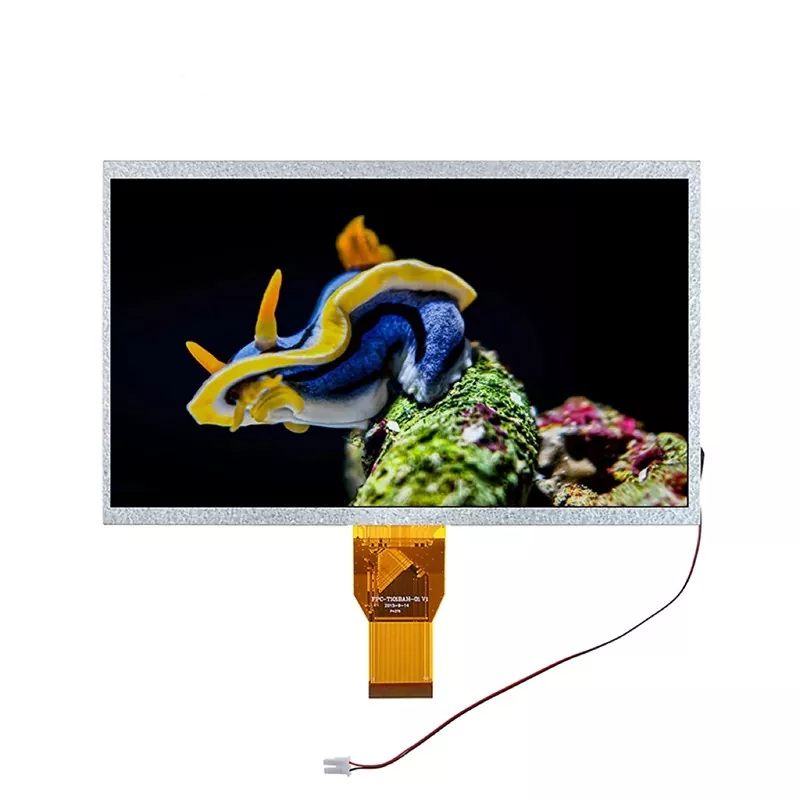

10,1 hüvelyk 1024*600 lvds tft modul

Az intelligencia korában a TFT modul segít a szükséges adatok bemutatásában képek formájában. A TFT modul minősége kritikus hatással van az alkalmazására. Milyen előnyei vannak a Victronix 10.1 hüvelykes 1024*600 lvds TFT modulnak? Eleinte egy prémium kijelzőt biztosít, amelynek 1024 × 600 felbontása van, 16,7 m színű, 65 ° -os kilátási szöggel (minden irány), 380 CD/m² tipikus fényerő és 600: 1 kontraszt arány. Másodszor, szigorú megbízhatósági teszteket (termikus ciklus, páratartalom, leállítás) végez, hogy szélsőséges hőmérsékleten (-20 ° C- +70 ° C) működjön. Emellett nemcsak egy LVDS digitális interfészt (6-bites/8 bites választható SELB PIN-en keresztül választható), hanem egy 3 × 13-os háttérvilágítással is rendelkezik, amelynek élettartama 20 000–50 000 óra (50% fényerő-visszatartás). Ezek lehetővé teszik a durva ipari és kültéri körülményekhez.

Ezt a VicTronix 10.1 hüvelykes TFT modult széles körben használják az ipari HMI-kben, az orvostechnikai eszközökben, a jármű műszerfalaiban, a vizsgálati berendezésekben és a beágyazott rendszerekben, amelyek megbízható, kiváló minőségű megjelenítési teljesítményt igényelnek.

Általános előírások

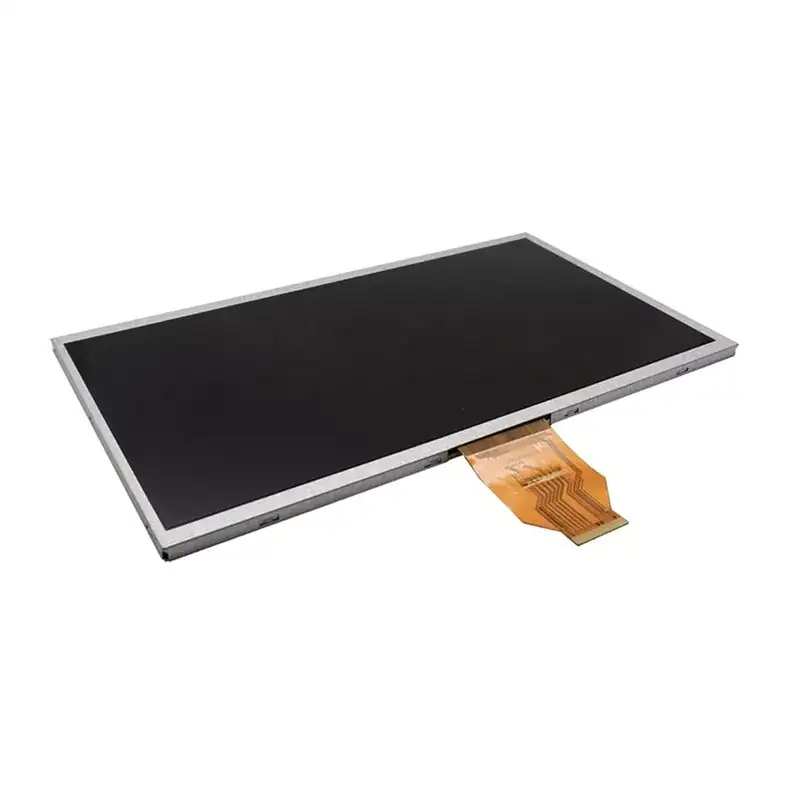

A VXT101MBAH-02 egy TFT-LCD modul. TFT-LCD panelből, illesztőprogramból, FPC-ből, hátsó lámpából áll. A 10.1 ¢¢ kijelző 1024 x 600 képpontot tartalmaz, és akár 16,7 millió színű is lehet. Ez a termék összhangban áll a ROHS környezeti kritériumával.

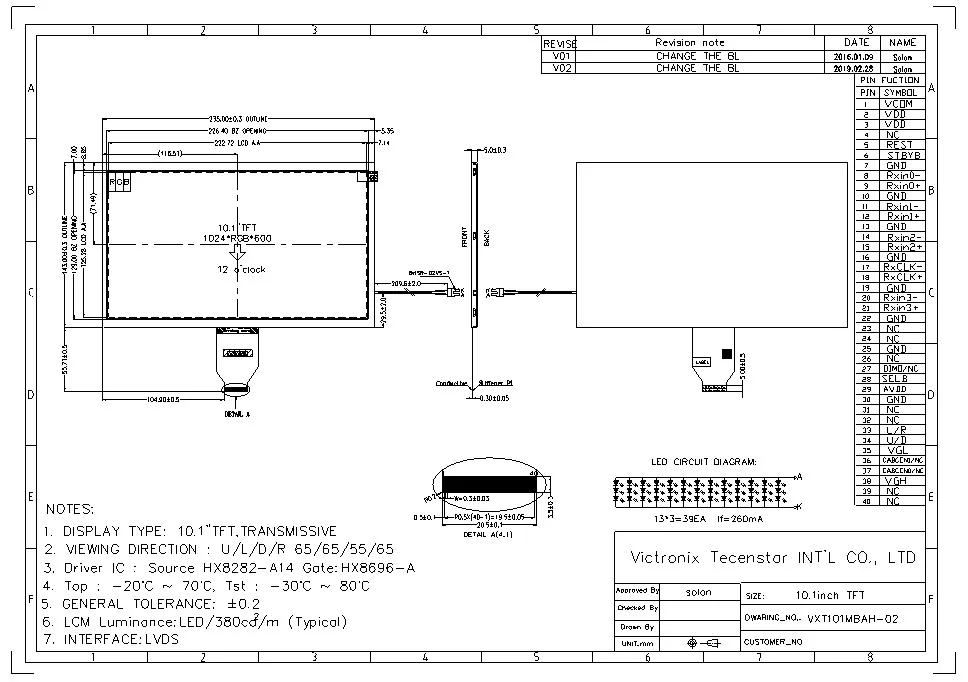

Vázlat rajz
